单通道灌装支架

灌装支架,蠕动泵配件/固定软管或灌装针/多用于灌装生产、实验室/支持客户定制。

流量:

最大通道数: 可定制

产品简介

技术参数

选型指南

视频操作

相关文章

共享文件

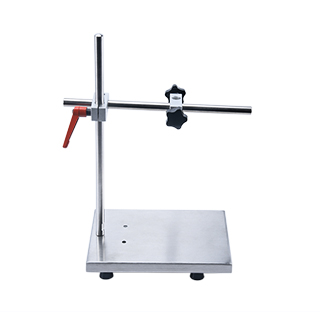

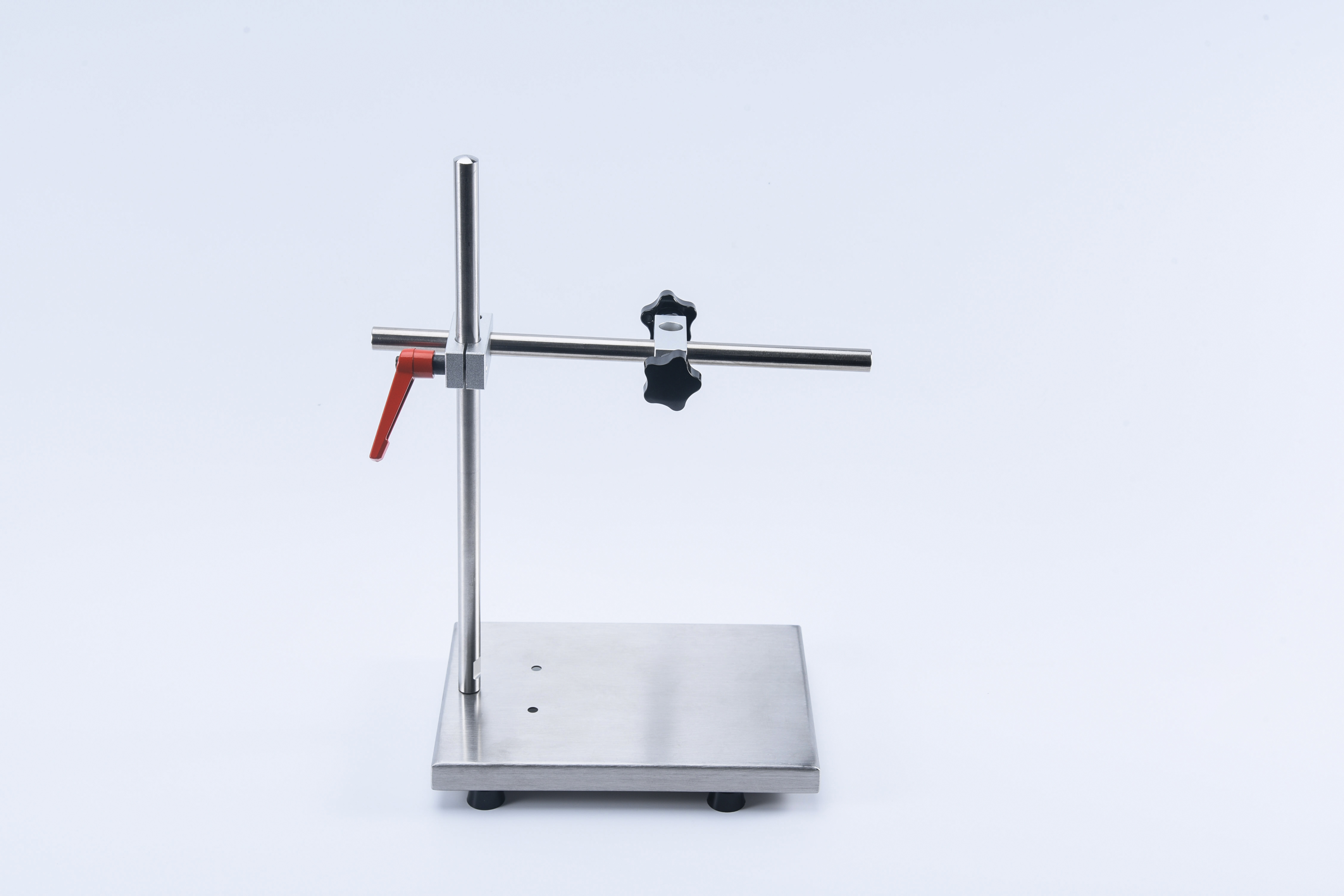

GZZJ01 标准单通道支架


功能和特点:
①结构精巧,操作简单,大小适中;
②根据实际应用,灌装针位置和高度可调整;
③灌装通道数量可以根据需要正增加,最小间距35mm;
④应对需求的不同,可灵活使用两种定位块,轻松固定容器位置。

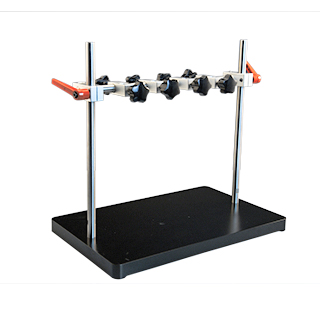

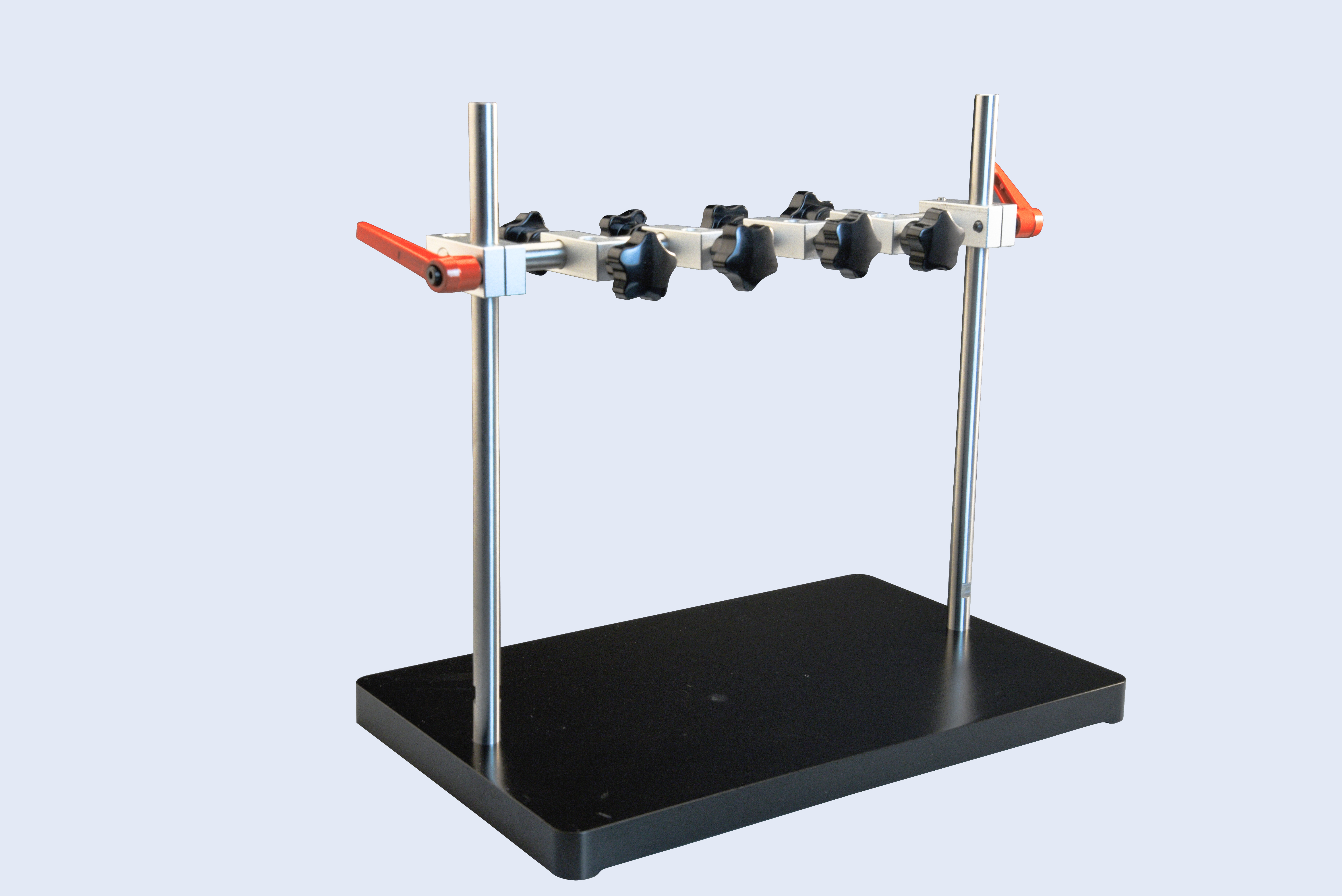

GZZJ02-4 灌装支架(四通道)


功能和特点:
①采用灌装针和铝合金材料,外观美观;
②装配简单,调整容易。灌装高度、间隙、前后位置可方便调节;
③适用于灌装生产线以及单独使用,适用于单头和多头灌装;
④结构可靠稳定。

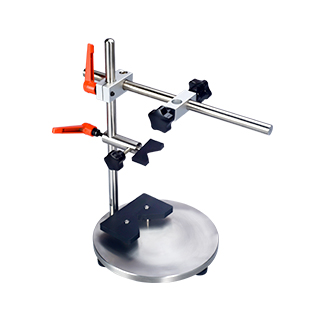

3GZZJ03 简易单通道支架


功能和特点:
①结构精巧,操作简单,大小适中;
②根据实际应用,灌装针位置和高度可调整;
③灌装通道数量可以根据需要正增加,最小间距35mm;
④应对需求的不同,可灵活使用两种定位块,轻松固定容器位置;
⑤性价比更高。

GZZJ02-4 灌装支架(四通道)

外形尺寸/工作尺寸 (LxWxH)外形尺寸:495x260x470工作台尺寸:420x200x300
灌装容器最小间隙 ·有横杆≥85mm    ·无横杆≥35mm
灌装容器最大高度  极限高度300mm
灌装通道数 ·有横杆:标准1-4通道·无横杆:标准1-12通道(其他通道数可定制)

GZZJ01 标准单通道支架
配套灌装针
适合13# 14# 16# 19# 25#/15# 17#/24#  18#/35# 36#/73#标准型灌装针,82#灌装针-需定制;

GZZJ02-4 灌装支架(四通道)
配套灌装针
适用于我司13# 14# 16# 19# 15#/25# 17#/24# 18#/35# 36#/73#标准型灌装针,82#灌装针-需定制

GZZJ03 简易单通道支架
配套灌装针
适合13# 14# 16# 19# 25#/15# 17#/24#  18#/35# 36#/73#标准型灌装针,82#灌装针-需定制

GZZJ03 四款可选:
    GZZJ03 标准款               GZZJ03A 全定位款          GZZJ03B 小定位款       GZZJ03C 大定位款



GZZJ01 标准单通道支架
产品操作:
1、横杆组件——控制灌装针
·上下板动七字扳手,控制十字连接块松紧,可上下调节灌装针高度。
·左右拧动梅花手柄,控制十字连接块松紧,可左右调节灌装针位置。
2、定位块(小)组件——控制定位块(小)
·上下板动七字扳手,控制定位圆柱松紧,可上下调节定位块(小)高度。
·左右拧动梅花手柄,控制销轴松紧,可左右调节定位块(小)位置。
3、定位块(大)位置固定不可调,配合支架底座,轻松定位容器,以保障反复灌装的稳定性和准确度。


GZZJ02-4 灌装支架(四通道)
产品操作:
1、横杆组件——控制灌装针
·上下板动七字扳手,控制十字连接块松紧,可上下调节(大横杆)灌装针高度。
·左右拧动梅花手柄①,锁紧/松开小横杆,可前后调节灌装针位置。
·左右拧动梅花手柄②,锁紧/松开铝十字块,可左右调节灌装针位置。
·左右拧动梅花手柄③,锁紧/松开灌装针,可上下微调灌装针位置。
2、大横杆
用于安装铝十字块
3、锁紧螺钉
·锁紧螺钉②,用于锁紧和松开大横杆
·锁紧螺钉①,用于锁紧和松开两侧立柱


GZZJ03 简易单通道支架
产品操作:
1、横杆组件——控制灌装针
·上下板动七字扳手,控制十字连接块松紧,可上下调节灌装针高度。
·左右拧动梅花手柄,控制十字连接块松紧,可左右调节灌装针位置。
2、定位块(小)组件——控制定位块(小)
·上下板动七字扳手,控制定位圆柱松紧,可上下调节定位块(小)高度。
·左右拧动梅花手柄,控制销轴松紧,可左右调节定位块(小)位置。
3、定位块(大)位置固定不可调,配合支架底座,轻松定位容器,以保障反复灌装的稳定性和准确度。
