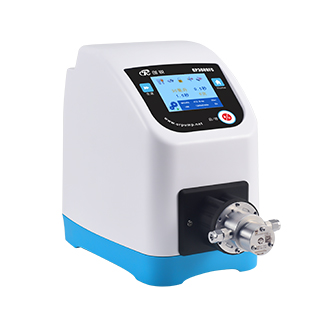

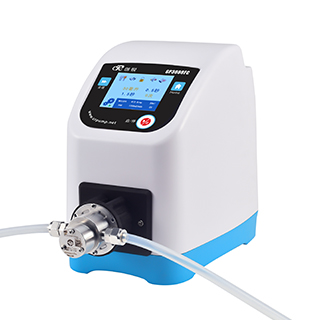

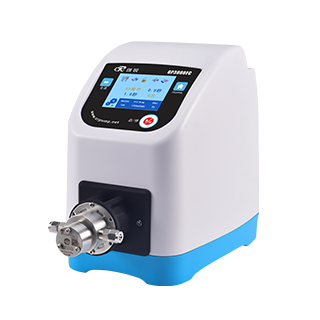

齿轮泵GP3000FC

流量:  90~2700ml/min

最大通道数:

产品简介

技术参数

选型指南

视频操作

相关文章

共享文件

齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,
齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。

产品功能特性:

①触屏操作:3.5英寸彩色液晶中英文显示,智能操作;
②数据存储:可为用户存储9组灌装数据;
⑤远程控制:支持Modbus协议、模拟控制,支持自定义;
③全速功能:可快速清洗、填充和排空管道;
④流量校准:可进行多次校准,以降低流速误差确保流量精度;
⑦适配多款泵头:可配套。
⑥运行平稳:传输精度高,流量范围广;


驱动器型号 GP3000FC
转速范围 300~3000rpm
速度分辨率 1rpm
流量范围 90~2700ml/min
传输液体颗粒限制 颗粒直径≤10μm(建议前置过滤器)
传输液体粘度 ≤200cst
输送液体温度 PEEK:-45~120℃ PTFE:-45~50℃
工作环境 0~40℃ 相对湿度 <80%
显示方式 彩色液晶显示(中英文可选)
调速方式 触摸屏调节
电源电压 AC100~240V
功率 100W

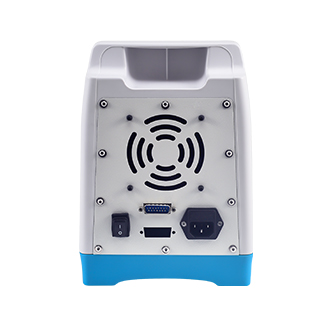

外控接口 DB15
外控方式 启动控制/速度控制(0~5V、0~10V、4~20mA可选) RS485串口通讯
外型尺寸 330×186×251mm
驱动器重量 4.2kg
防护等级 IP31(室内使用,避免长期暴露于紫外线中)

泵头规格及参考流量:
泵头规格 齿轮材质 转速范围(rpm) 参考流量(ml/min) 液体温度(℃) 传输压力(MPa)
MG204XD0PT00000 PEEK 300~3000 90~900 -45~120 ≤0.8
PTFE 90~900 -45~50 ≤0.8
MG209XD0PT00000 PEEK 180~1800 -45~120 ≤0.8
PTFE 180~1800 -45~50 ≤0.8
MG213XD0PT00000 PEEK 270~2700 -45~120 ≤0.3
PTFE 270~2700 -45~50 ≤0.3
MS204XD0PT00000 PEEK 90~900 -45~120 ≤1.4
PTFE 90~900 -45~50 ≤0.8
MS209XD0PT00000 PEEK 180~1800 -45~120 ≤0.9
PTFE 180~1800 -45~50 ≤0.8
MS213XD0PT00000 PEEK 270~2700 -45~120 ≤0.8
PTFE 270~2700 -45~50 ≤0.8


流量单位:ml/min   软管型号:(内径*壁厚)mm
软管型号 19#(2.4*1.6) 16#(3.1*1.6) 25#(4.8*1.6) 17#(6.4*1.6) 18#(7.9*1.6)
MG204 900 900 900 900 900
MG209 900 1800 1800 1800 1800
MG213 900 1800 2700 2700 2700
MS204 900 900 900 900 900
MS209 900 1800 1800 1800 1800
MS213 900 1800 2700 2700 2700
