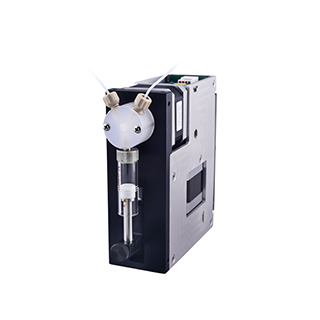

工业注射泵IZS30-1A

IZS30-1A 是一款结构紧凑,用于精密流体传输的OEM产品。通过计算机或微处理器对其进行控制,可自动完成传输、稀释、分配等多项复杂功能。

流量:  0.0025ml/min-250ml/min

最大通道数: 1

产品简介

技术参数

选型指南

视频操作

相关文章

共享文件

IZS30-1A⼯业⾃动化⾼精密注射泵,是⼀款结构紧凑、开放式集成的⾼配置OEM产品,主要⽤于设备、仪器的定制配套,该泵通过PC软件输⼊指令进⾏控制,可⾃动完成复杂、⼴泛的流体处理任务(传输/稀释/分配/滴加),为⾼精度微量流体传输与处理提供了更加稳定⾼效的解决⽅案。



1、步进电机驱动,磨制滚珠丝杠传动活塞,保证持续稳定的⾼精度传输。
2、50μl-5ml多型号进样器可选,线速度范围⼴泛,应⽤多样化。
3、控制灵活,⽀持RS232、RS485通讯控制;可单泵使⽤,可级联配合使⽤(≤15台)
4、卓越的电磁兼容性及抗⼲扰性,运⾏更加安全可靠,适于⼯业环境。
5、进样器、阀体等触液部件原装进⼝,耐腐耐⽤,使⽤寿命⻓。
6、智能操作系统:防撞报警、错误报告、光电编码器失步监测......
7、开放式集成、体积⼩、易配套,⽀持OEM定制。


典型应⽤:

细菌培养、取样检测、⽣物分析、微流控芯⽚⾃动玻⽚染⾊体分析、DNA测序等⾼精密、复杂多指令的流体处理
基本参数:
·进样器
工作原理  步进电机驱动、滚珠丝杠传动、旋转编码器监测位移、带有 0 位标记
额定行程  30mm对应3000步
线速度范围  50μm/sec – 50mm/sec (即: 慢 20 分钟走完满行程; 快 1.2 秒走完满行程)
控制分辨率  1 步或 0.01mm
行程控制精度  大于等于 30%行程时,误差≤5‰
活塞驱动力  满驱动力≥7kg;次级驱动力≥3kg
进样器类型号 50μl   100μl  250μl   500μl  1ml   2.5ml  5ml

·适用
阀种类  3 口 120º阀
换位时间  相邻两口换位时间≤250ms
阀驱动  步进电机驱动,光电编码器反馈位置,失步监测
阀材料  阀芯:聚四氟乙烯   阀体:聚三氟氯乙烯
阀接口  管路接头:1/4-28 螺纹接头;进样器接头:1/4-28 螺纹接头

·外控接口
通信接口  RS485 通信接口,通信速率:9600 波特率/38400 波特率可选
  RS232 通信接口,通信速率:9600 波特率/38400 波特率可选
外部输入接口  2 路外部 TTL 输入,带隔离;用于控制暂停后的启停
外部输出接口  3 路外部 TTL 输出,带隔离
设备地址拨码接口  通过 BCD 拨码盘可外部设定设备地址
参数跳线选择接口  预留 6 路外部跳线选择参数(阀选择、通信速率选择、通讯模式选择)

·软件功能
初始化命令 通过各种命令完成阀、活塞的初始化状态
参数设置命令 通过不同的命令完成速度、启动斜率、相对 0 点位置、死区体积等参数的设置
阀控制命令  完成各种阀位置的移动
活塞控制命令  通过不同的命令实现活塞的精确位移
控制命令  通过不同的命令实现对单一命令、组合命令序列、已存储的命令序列的单次、重复、延时执行;以及暂停、终止任务等
报告命令  通过各种命令可实时监控设备的阀位置、活塞位置、活塞驱动力、活塞速度等多种状态

尺寸参数:
单位(mm)






进样器:
IZS30-1A工业注射泵可配套使用多种进样器,流量范围多选。以下型号供您参考:
50μl   100μl  250μl   500μl  1ml   2.5ml  5ml 。


管路:
型号 描述 长度
008T16-050-20 1.6mm (1/16") O.D. x 0.5mm (.02") I.D. 20m
008T16-050-200 1.6mm (1/16") O.D. x 0.5mm (.02") I.D 200m
008T16-100-20 .1.6mm (1/16") O.D. x 1.0mm (.039") I.D. 20m
008T16-100-200 1.6mm (1/16") O.D. x 1.0mm (.039") I.D 200m
008T32-150-10 3.2mm (1/8") O.D. x 1.5mm (.059") I.D. 10m
008T32-150-100 3.2mm (1/8") O.D. x 1.5mm (.059") I.D. 100m
