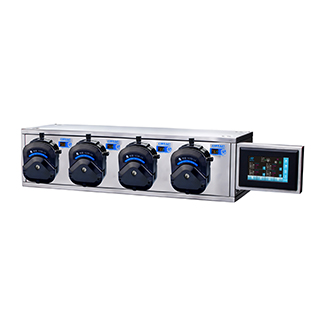

集成智能灌装系统-GSG600

GSG600是一款适用于企业大批量灌装的集成式灌装系统,由控制器和灌装单元组成。每组4个灌装单元,标配一台控制器,可以同时控制4组共16个灌装单元。适合无污染,高精度灌装生产,触屏操作,精度高更智能。

流量:  1.3~12000ml/min

最大通道数: 16

产品简介

技术参数

选型指南

视频操作

相关文章

共享文件

GS600是一款适用于企业大批量灌装的集成式灌装系统,由控制器和灌装单元组成。每组4个灌装单元,标配一台控制器,可以同时控制4组共16个灌装单元。触屏操作,精度高更智能。适合无污染,高精度灌装生产,广泛用于多通道批量传输液体。
统控/分控可选,灌装单元组合数量可定制。



1、GS600智能灌装系统,可存储12条常用灌装数据。
2、5英寸工业级真彩液晶屏,精度高更智能。
3、动画显示工作状态、灌装数据、设定参数、系统配置同屏显示;具备智能校准和在线微调功能。可连接脚踏开关或接收开关量信号,实现远程控制。
4、具有缺瓶止灌功能,防止出现操作失误。
5、适合无污染、高精度灌装液体。






基本参数:

驱动型号 GSG600(YZ35-13泵头)
转速范围 0.1~600rpm(可逆转)
速度分辨率 0.1rpm
流速范围(单通道) 1.3~12000ml/min/通道
流量误差 <±0.5%
调速方式 触摸屏(支持外部信号控制和通讯控制)
显示方式 5英寸彩色液晶显示(中英文可选)
回吸角度 0°~720°(1°步进)
回吸速度 1~300rpm
电源 AC220V±10%标配)或AC110V±10%(可选)
消耗功率 每个灌装单元<50W
外控功能 RS485通讯接口,支持MODBUS通讯协议,控制启停/方向
工作环境 温度0~40℃,相对湿度<80%,无凝露
尺寸 1181×412.3×278(mm)
驱动器重量 68kg
电机型号 伺服电机
防护等级 IP31
外控接口 DB-15


性能指标:

灌装液量范围 0.001-9999.999ml
灌装时间范围 0.3-9999.9s
间隔时间范围 0.3-9999.9s
灌装次数 0-9999次(设置“0”为无限循环)


尺寸参数:
单位(mm)


泵头 材质 滚轮材质 软管 内径*壁厚(mm) 最大转速(rpm) 流量(ml/min) 承压(mpa)
YZ35-13 PPS
PESU
不锈钢 73# 9.6*3.3 600 7400 0.17
82# 12.7*3.3 600 12000 0.17
