蠕动泵灌装系统UTF03

UTF03由智能灌装系统和主控制器组成,标准驱动单元是4通道(2、3、4、5、6可选),最多可扩展⾄32通道,可安装YZ、DG、TX315及YZ35-13、YZ35大流量泵头,适配多规格软管,提供更多的流量选择。触屏操作,功能多样。

流量:  0.002~12000ml/min

最大通道数: 32

产品简介

技术参数

选型指南

视频操作

相关文章

共享文件

UTF03是创锐泵业自主研制的智能灌装型蠕动泵和控制器。该系统标准驱动单元为4通道(2 3 4 5 6)可选,且最多可扩展至32通道。可安装YZ系列、KZ25系列、TX315、LP15-6、LP25-6、YZ35-13等多种泵头,适配多种规格的软管,为客户提供多种选择满足多种应用。主控制器采用7寸或10寸工业触摸屏,操作简单清晰易上手,功能多样易使用。

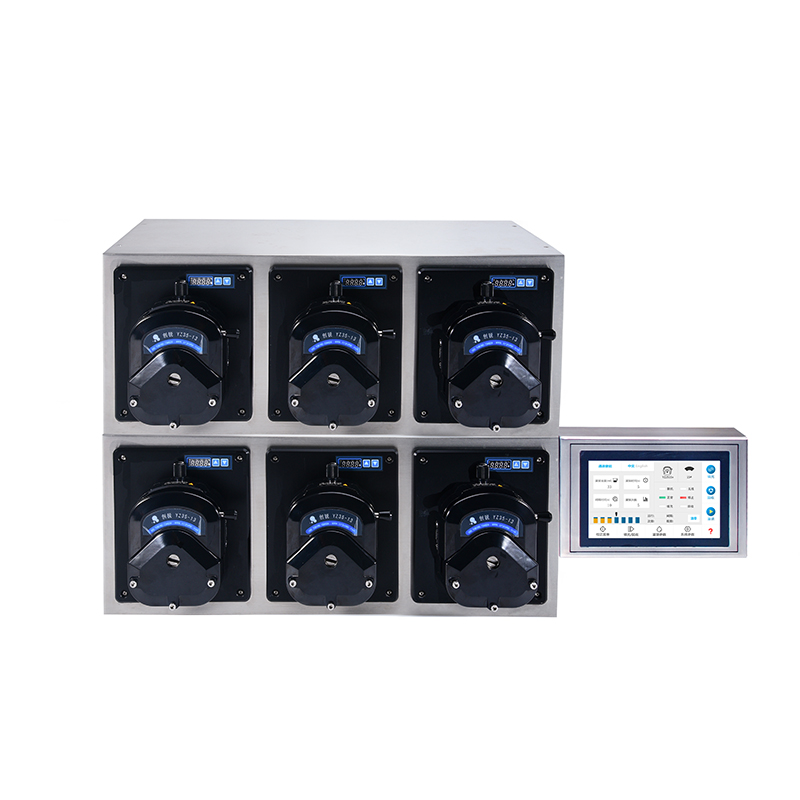

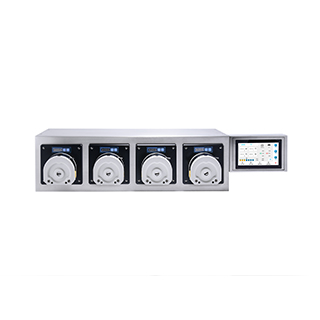

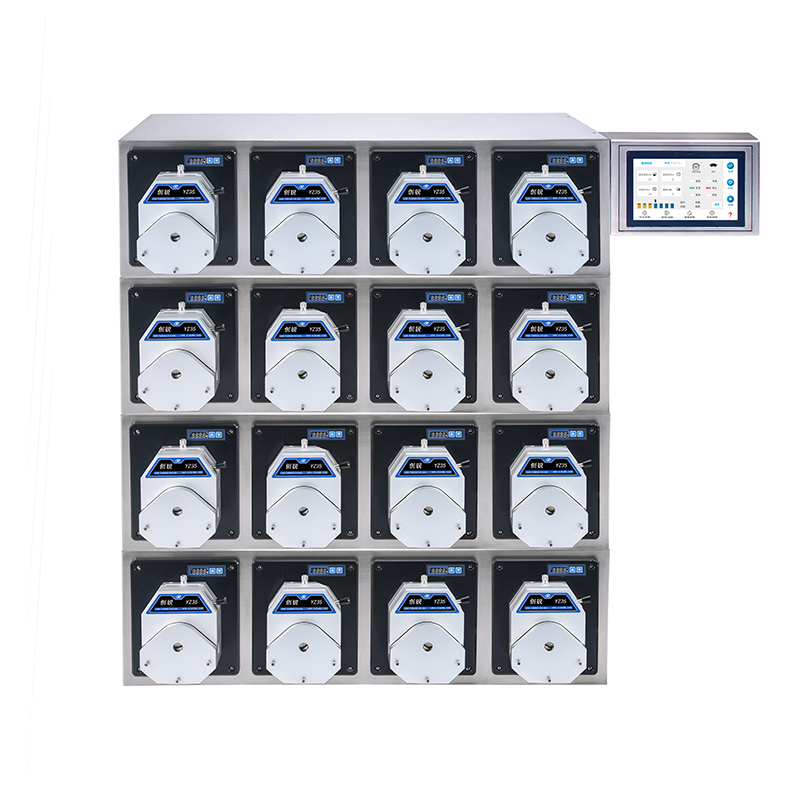

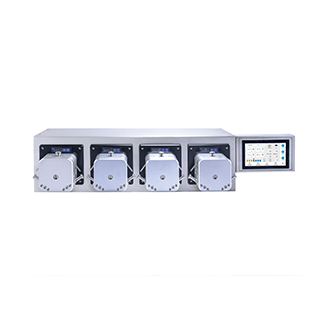

单个执⾏单元          >> 主控制器                  >> 单组灌装系统执⾏单元           >> 单组灌装系统执⾏单元              >> 多组灌装系统执⾏单元




灌装系统特点:
独⽴驱动单元,⽅便机械配套  单通道独⽴缺瓶⽌灌功能
独⽴按键设置地址/微调流量  灌装过程可进⾏微调/校准
可级联结构⾄32通道  运⾏稳定,超强抗⼲扰⼒
联机/脱机灵活双⼯作模式    故障报警,保障安全⽣产
⽀持内控/外控/通信控制  不锈钢壳体,坚固耐腐易清洁

主控制器特点:
⼤屏触控(7⼨/10⼨)简洁智能    ⽀持客⼾参数⽅案保存及调取
⼿动触屏/通讯指令,双操作  提供⽐例调整/体积校准功能
任意控制各通道启/停、正/反转  提供灌装液量在线调整功能
任意控制单/多通道同时填充或回收 提供⽆线连接WIFI功能(选配)
⽀持所有通道同时回吸(⻆度/延时)  RS485总线通讯接⼝,轻松外控

基本参数:
转速范围 0.1-600rpm
流量范围 0.002-12000ml/min
灌装精度 <±2%
流量微调范围 80%-120%
操控⽅式 触摸屏主控制器+上下薄膜按键+⽆线/外控
显⽰⽅式 7⼨/10⼨⼯业触摸屏+四位LED数显
按键模式 ⽐例调整模式和地址设置模式
控制模式 脱机模式、联机模式
校准⽅式 ⽐例调整、体积校准
客⼾数据存储 20组
适⽤泵头 YZ1515x、YZ2515x、DG系列、TX315、KZ25、LP15、LP25、YZ35-13、YZ35
出⼝压⼒ 0.1-0.12MPa
防护等级 IP31
⼯作温度 0℃到40℃(32F到104F)
⼯作环境湿度 20%-80%
通讯接⼝ RS485总线,触屏设置通讯地址、波特率、奇偶校验、停⽌位
⽆线连接 WIFI(选配)
通讯规约 ModbusRTU标准协议
电源 控制器-AC90-260V/50/60Hz,单组系统-AC180-260V/50/60Hz
电机 86闭环步进电机
电机电压 DC 48V

性能指标:
灌装液量 0.1ml-9999.99ml/次 显示调节分辨率:0.01ml
灌装时间 0.1s-9999.9s/次 显示调节分辨率: 0.1s
间隔时间 0.2s-9999.9s/次 显示调节分辨率:0.1s
灌装次数 0-9999次 “0”为无限循环
回吸角度 0-7200° 显示调节分辨率:1°
回吸速度 0-300rpm 显示调节分辨率:1rpm
回吸延时 0s-60s 显示调节分辨率:0.1s

尺寸参数:
单位(mm)

规格材质:
尺寸 主控器-220x63x138(mm) 单组系统-955x300x324.5(mm)
外壳材质 主控器-304不锈钢 壳体材质-304不锈钢
重量 主控器-1.35kg 单组系统-38kg

泵头选型:




泵管型号和计量参数:
泵管型号 内径 (mm) 壁厚(mm) 流量(ml/min) 合适的瓶容量 灌装次数
73# 9.6 3.3 1.3-7400 50-1000ml/次 4-75次/分钟
82# 13 3.3 2-12000 50-2000ml/次 3-120次/分钟
