多外控方式选择,通讯模式、模拟量模式,支持RS485 / MODBUS通讯协议,·模拟量控制(0-5V 0-10V 4-20mA ...)脚踏开关控制,提供通信协议定制服务。
2、记忆功能:
掉电后,及时存储数据,恢复供电时,泵可记忆掉电前控制参量,安全可靠。
3、校准功能:
校准功能,流量校正:设定目标流量后将实际流量值输入,系统自动进行流量校正,以确保精度,适合高精度定量流体传输。
4、全速功能:
一键控制全速运转,用于快速清洗、填充、排空等
5、回吸功能:
分配工作模式下,泵在停机后可自定义反向运转,以防止液体滴漏。通过设置回吸角度回吸速度,来实现高精度的分配和计量。
6、多适配泵头:
双向大扭矩低功率电机,可安装多种泵头:YZ系列、DG系列、TX315泵头;根据客户实际应用可串联多个泵头,以满足不同的流量需求。
7、双工作模式:
FJ系列为分配型蠕动泵,具有两种工作模式:流量模式、分配模式。
驱动型号 | BT100FJ |
转速范围 | 0.1-100rpm(可逆转) |
速度分辨率 | 0.1rpm |
流速范围 | 0.0015-380ml/min |
调速方式 | 数字旋钮(支持外部信号控制和通讯控制) |
显示方式 | 四位LED显示 |
灌装量 | 0.01-9999ml |
分配次数 | 0~9999次 “0”为无限循环 |
分配时间 | 0.1秒-9999分钟,调整分辨率为0.1s |
间隔时间 | 0.1秒-9999分钟 |
回吸角度 | 10°-720°(1°步进) |
回吸速度 | 10-100rpm |
电源 | AC220V±10%标配)或AC110V±10%(可选) |
功率 | <22W |
外控功能 | RS485通讯接口,支持MODBUS通讯协议,控制启停/方向/速度(0~5V、0 ~10V、4~ 20mA、0~ 10 kHz可选) |
工作环境 | 温度0-40℃,相对湿度<80%,无凝露 |
驱动器尺寸 | 234x154x143(mm) |
驱动器重量 | 3.98kg |
电机型号 | 步进电机 |
防护等级 | IP31 |
工作模式 | 流量模式、分配模式 |
外控接口 | DB-15 |
适用泵头及参考流量mL/min | |||||

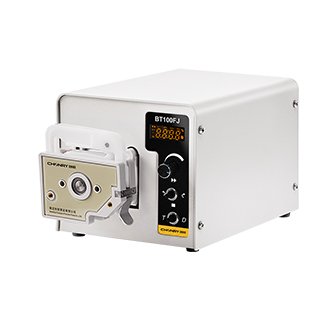

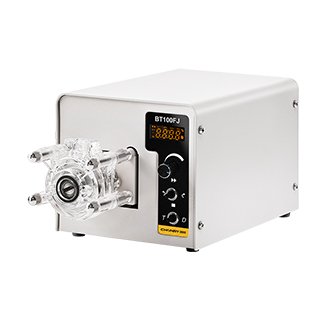

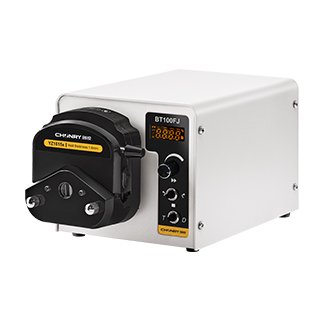

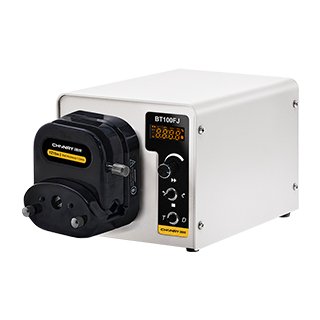

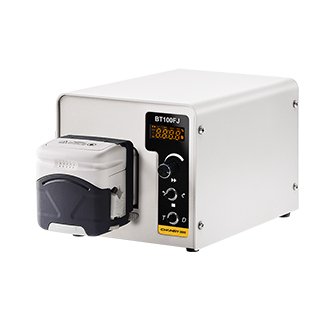

泵头 | (1、2)YZ1515x | (1、2)YZ2515x | DG1~12(6) | DG1~12(10) | TX315 |
软管 | 13# 14# 19# 16# 25# 17# 18# | 15# 24# | 0.5*0.8 1*1 2*1 2.4*0.8 3*1 | 13# 14# 19# 16# 25# 17# 18# | |
BT100FJ | (单泵头)0.0015~380 | (单泵头)0.17~290 | 0.002~36 | 0.0015~27 | 476 |
