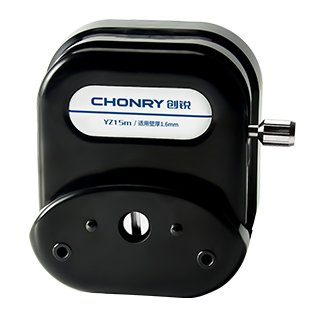

• YZ15m

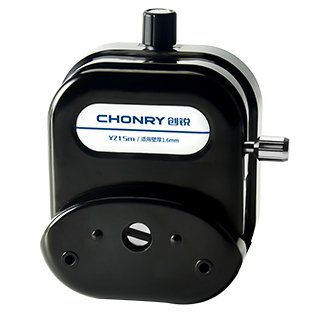

  • yz15Mbudai

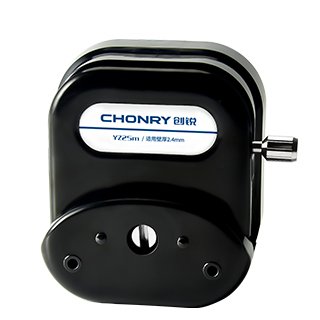

  • YZ25M
  • YZ15m
  • yz15Mbudai
  • YZ25M
YZm系列

YZm型易装系列泵头,提供单双通道两种选择,操作简单,装卸软管便捷,通过调节旋钮可实现压力微调功能,其中,YZ25m款可完成较粘稠液体的平稳传输。

流量:  0.007-3000ml/min

最大通道数: 2

产品简介

技术参数

选型指南

视频操作

相关文章

共享文件

YZm型易装系列泵头,提供单双通道两种选择,也可根据客户的配套需求,定制多泵头串联使用,最大处理液量可达每通道3L/min。操作简单,装卸软管便捷,旋钮款通过调节旋钮可实现压力的微调功能,YZ25m系列可以完成较粘稠液体的传输。滚轮均采用不锈钢材质,耐磨耐腐寿命更长、更少维护。

建议转速:0.1-600rpm
参考流量YZ15m:0.007-2280ml/min   YZ25m:0.17-3000ml/min



1、YZ15m、YZ25m易装系列泵头,多种型号可选,适用性强。
2、结构紧凑,支持串联,便于OEM方式的配套应用。
3、自适应管卡设计,可安装多种规格软管,流量广泛。
4、不锈钢滚轮总成,耐腐耐磨耐锈,⻓寿命。
5、特种功能塑料外壳,耐温、耐腐性能优越。
6、泵头安装,软管更换,操作简单快捷。




基本参数:


产品型号 YZ15m/YZ15ma/YZ15mt/YZ15mat 产品型号 YZ25m/YZ25ma
转速范围 0.1-600rpm 转速范围 0.1-600rpm
流速范围 0.007-2280ml/min 流速范围 0.17-3000ml/min
通道数 单双通道可选 通道数 1
壳体材质 PPS(黑) 壳体材质 PPS(黑)
滚轮材质 不锈钢 滚轮材质 不锈钢
滚轮数 3 滚轮数 3
调节旋钮 可选 调节旋钮 可选
软管 13# 14# 19# 16# 25# 17# 18# 软管 15# 24# 35# 36#

尺寸参数:
单位(mm)




选型对照表:
标准款:YZ15m(PPS/单通道/无调节旋钮/扁轴端)     YZ25m(PPS/单通道/无调节旋钮/扁轴端)

型号 系列型号 通道 调压旋钮 滚轮数量 滚轮材质 轴端 外壳材质-颜色
YZ15m YZ15m 1 不带 3 不锈钢 圆轴/扁轴 PPS-黑
YZ15ma 1 3 不锈钢 圆轴/扁轴 PPS-黑
YZ15mt 2 不带 3 不锈钢 圆轴/扁轴 PPS-黑
YZ15mat 2 3 不锈钢 圆轴/扁轴 PPS-黑
YZ25m

YZ25m 1 不带 3 不锈钢 圆轴/扁轴 PPS-黑
YZ25ma 1 3 不锈钢 圆轴/扁轴 PPS-黑

软管选型:


软管 型号(内径*壁厚)mm 流量范围(ml/min) 承压(mpa)
YZ15m
(单通道)
硅胶管、橡胶管、Viton管、PharMed管、
Chemical管等
13#/0.8X1.6 0.007-42 0.17
14#/1.6X1.6 0.027-162
19#/2.4X1.6 0.051-306
16#/3.1X1.6 0.082-492
25#/4.8X1.6 0.17-1020
17#/6.4X1.6 0.29-1740
18#/7.9X1.6 0.38-2280
YZ15m
(双通道)


硅胶管、橡胶管、Viton管、PharMed管、
Chemical管等

13#/0.8X1.6 0.007-42 0.17
14#/1.6X1.6 0.027-162
19#/2.4X1.6 0.051-306
16#/3.1X1.6 0.082-492
25#/4.8X1.6 0.17-1020
YZ25m 硅胶管、橡胶管、Viton管、PharMed管、
Chemical管等
15#/4.8x2.4 0.17-1020 0.17
24#/6.4x2.4 0.29-1740
35#/7.9x2.4 0.38-2280
36#/9.6x2.4 0.5-3000
