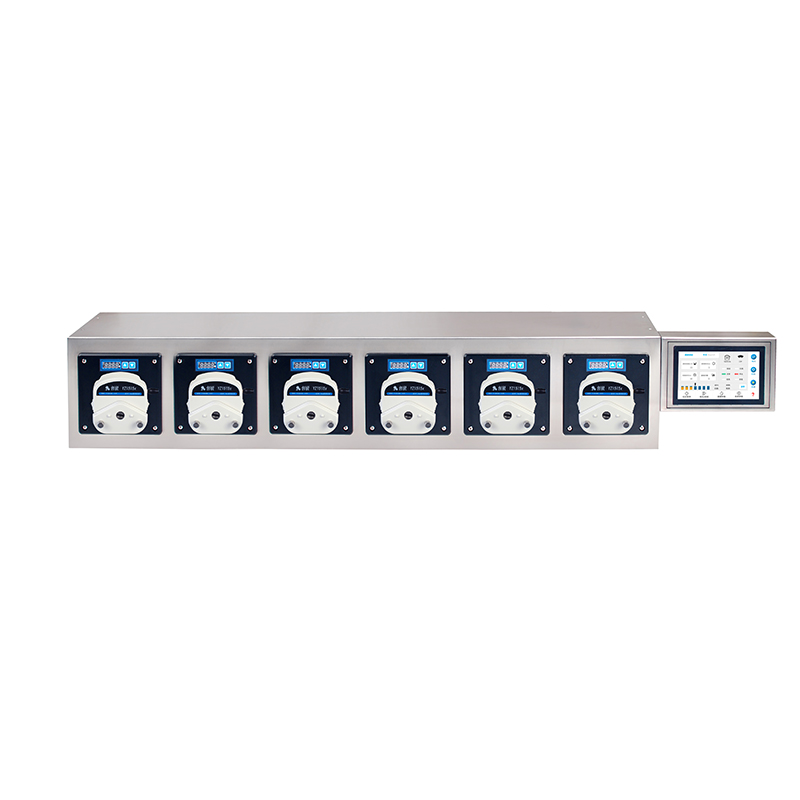

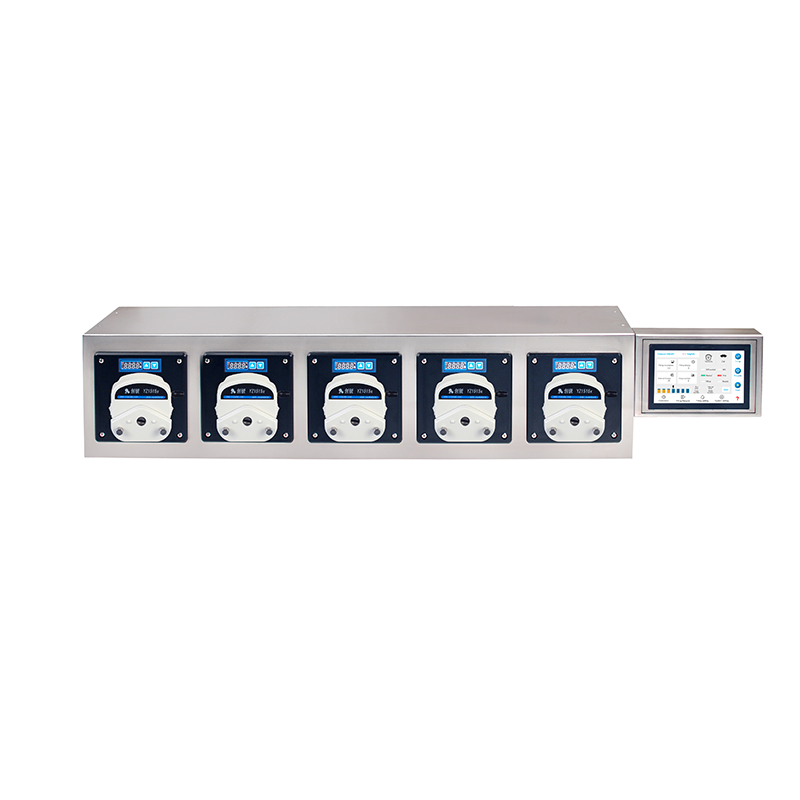

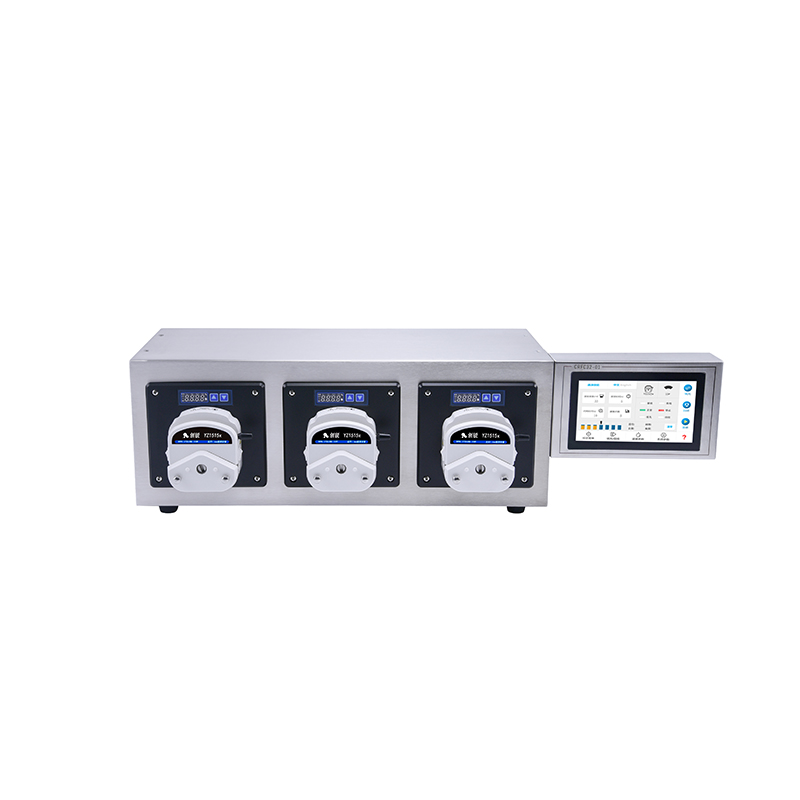

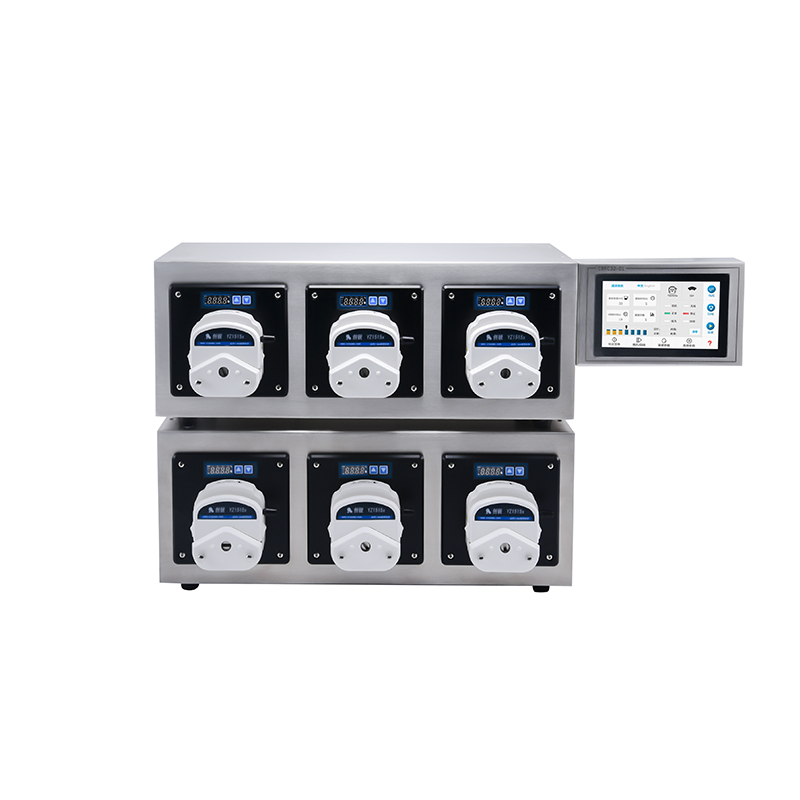

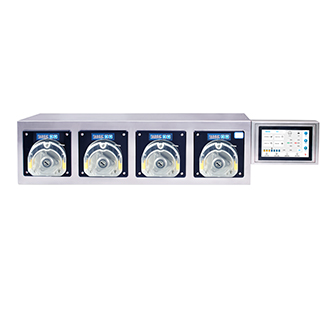

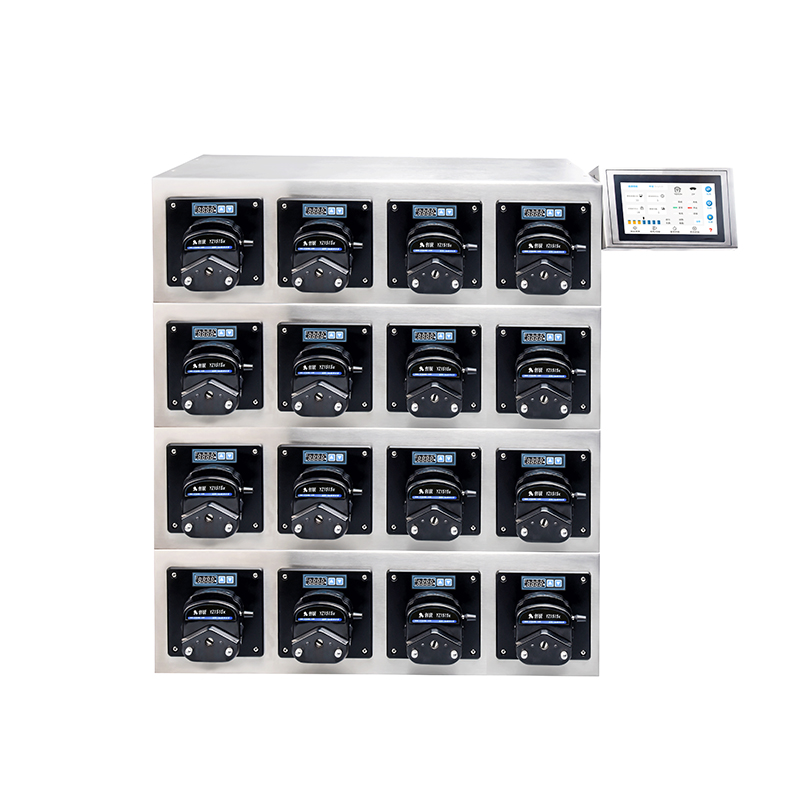

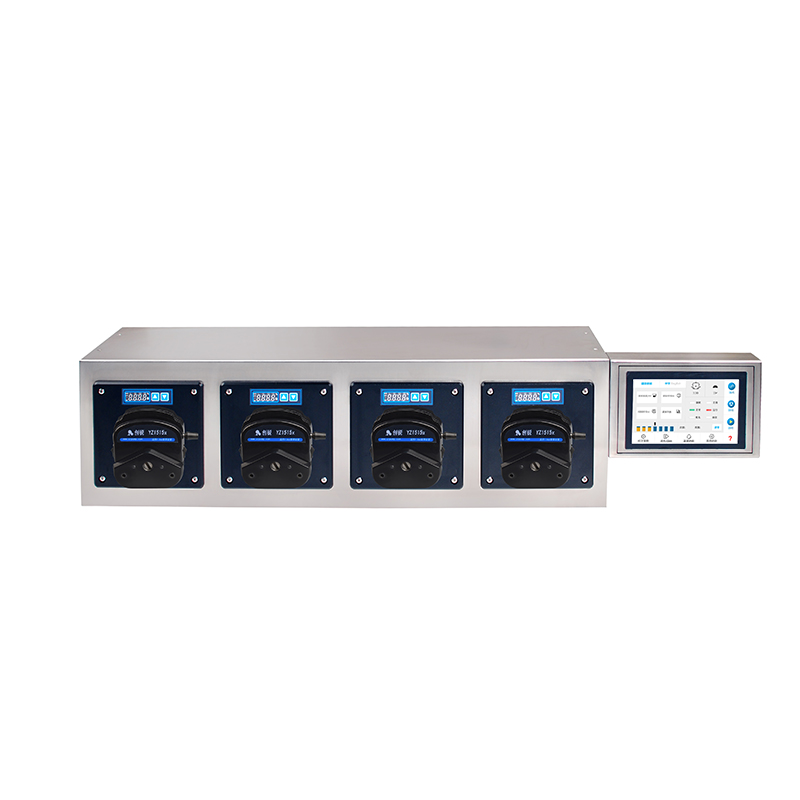

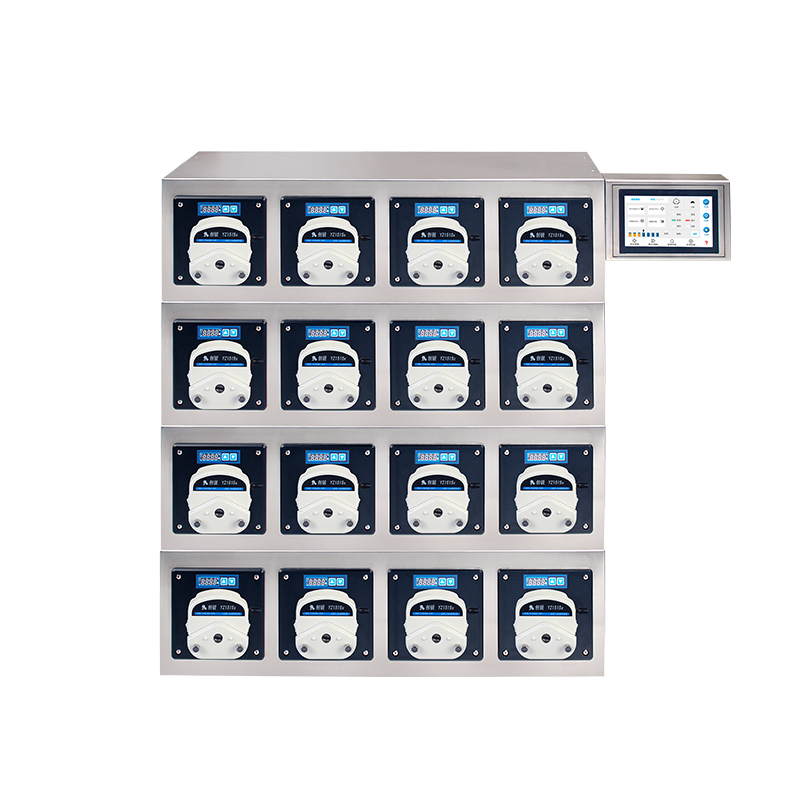

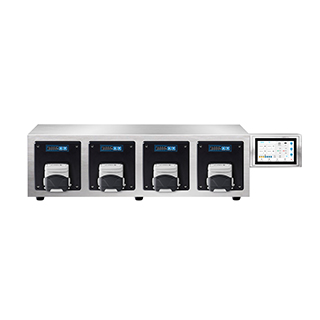

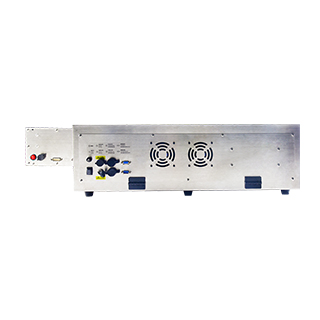

UTF01是创锐泵业自主研制的智能灌装型蠕动泵和控制器。该系统标准驱动单元为4通道（2 3 4 5 6）可选，且最多可扩展至32通道。可安装YZ系列、DG系列、TX315等多种泵头,适配多种规格的软管，为客户提供多种选择满足多种应用。主控制器采用7寸或10寸工业触摸屏，操作简单清晰易上手，功能多样易使用。

单个执⾏单元 >> 主控制器 >> 单组灌装系统执⾏单元 >> 单组灌装系统执⾏单元 >> 多组灌装系统执⾏单元

灌装系统特点：

独⽴驱动单元，⽅便机械配套	单通道独⽴缺瓶⽌灌功能
独⽴按键设置地址/微调流量	灌装过程可进⾏微调/校准
可级联结构⾄32通道	运⾏稳定，超强抗⼲扰⼒
联机/脱机灵活双⼯作模式	故障报警，保障安全⽣产
⽀持内控/外控/通信控制	不锈钢壳体，坚固耐腐易清洁

主控制器特点：

⼤屏触控（7⼨/10⼨）简洁智能	⽀持客⼾参数⽅案保存及调取
⼿动触屏/通讯指令，双操作	提供⽐例调整/体积校准功能
任意控制各通道启/停、正/反转	提供灌装液量在线调整功能
任意控制单/多通道同时填充或回收	提供⽆线连接WIFI功能（选配）
⽀持所有通道同时回吸（⻆度/延时）	RS485总线通讯接⼝，轻松外控

基本参数：

转速范围	0.1-600rpm
流量范围	0.002-3000ml/min
灌装精度	<±2%
流量微调范围	80%-120%
操控⽅式	触摸屏主控制器+上下薄膜按键+⽆线/外控
显⽰⽅式	7⼨/10⼨⼯业触摸屏+四位LED数显
按键模式	⽐例调整模式和地址设置模式
控制模式	脱机模式、联机模式
校准⽅式	⽐例调整、体积校准
客⼾数据存储	20组
适⽤泵头	YZ1515x、YZ2515x、DG系列、TX315、KZ25
出⼝压⼒	0.1-0.12MPa
防护等级	IP31
⼯作温度	0℃到40℃(32F到104F)
⼯作环境湿度	20%-80%
通讯接⼝	RS485总线，触屏设置通讯地址、波特率、奇偶校验、停⽌位
⽆线连接	WIFI(选配)
通讯规约	ModbusRTU标准协议
电源	控制器-AC90-260V/50/60Hz，单组系统-AC180-260V/50/60Hz
电机	57步进电机
电机电压	DC 48V

性能指标：

灌装液量	0.1ml-9999.99ml/次	显示调节分辨率：0.01ml
灌装时间	0.1s-9999.9s/次	显示调节分辨率： 0.1s
间隔时间	0.2s-9999.9s/次	显示调节分辨率：0.1s
灌装次数	0-9999次	“0”为无限循环
回吸角度	0-7200°	显示调节分辨率：1°
回吸速度	0-300rpm	显示调节分辨率：1rpm
回吸延时	0s-60s	显示调节分辨率：0.1s

尺寸参数：
单位（mm）

规格材质：

尺寸	主控器-220x63x138（mm）	单组系统-760x250x210（mm）
外壳材质	主控器-304不锈钢	壳体材质-304不锈钢
重量	主控器-1.35kg	单组系统-16.85kg

泵头选型：

泵管型号和计量参数：

泵管型号	内径（mm）	壁厚（mm）	流量（ml/min）	合适的瓶容量	灌装次数	灌装精度
13#	0.8	1.6	0.007-42	0.5-5ml/次	5-10次/分钟	±1%-2%
14#	1.6	1.6	0.027-162	1-10ml/次	10-70次/分钟	±1%-2%
19#	2.4	1.6	0.051-306	2-20ml/次	10-60次/分钟	±1%
16#	3.2	1.6	0.082-492	5-30ml/次	10-40次/分钟	±5%
25#	4.8	1.6	0.17-1020	10-50ml/次	15-45次/分钟	±5%
17#	6.4	1.6	0.29-1740	20-100ml/次	10-40次/分钟	±5%
18#	7.9	1.6	0.38-2280	20-1000ml/次	2-50次/分钟	±5%
